Czujniki strukturalne

Typy czujników

• • Proste, solidne i oszczędne w eksploatacji:
  • Czujniki przemieszczeń (szczelinomierze) umożliwiają precyzyjne monitorowanie (na poziomie od 0,1 mm do 0,01 mm) względnego przemieszczenia pomiędzy dwiema sekcjami jednego obiektu. Czujniki te wykorzystuje się do monitorowania szybkości powstawania pęknięć lub defektów połączeń.
  • Inklinometry (czujniki odchylenia od pionu) służą do pomiaru niewielkich odchyleń od pionu z dokładnością na poziomie ok. 0,1 mm/m.
  • Laserowe dalmierze są mniej dokładne niż szczelinomierze, ale umożliwiają wykonywanie podobnych pomiarów na większych odległościach.
  • Do pomiaru drgań stosuje się geofony i akcelerometry.

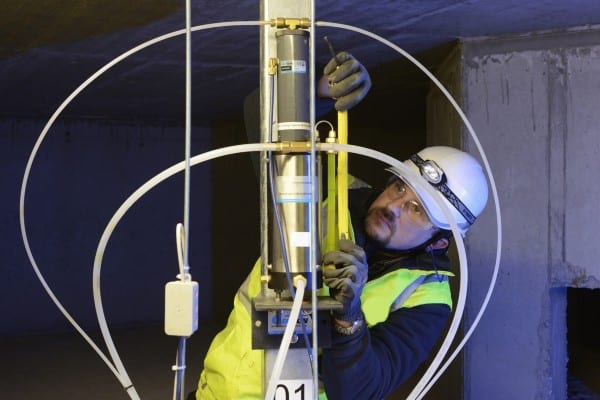

  • Hydrauliczne czujniki osiadania (hydrostatyczne czujniki poziomu) stanowią proste i solidne rozwiązanie do kontroli osiadania (lub wysadzin) w kilku punktach w obrębie obiektu. Czujniki te są szczególnie przydatne w przypadku podbudowy i fundamentów.
  • Do oceny ilościowej naprężeń strukturalnych stosuje się następujące rozwiązania:
  • Pomiary względnych mikrodeformacji (mm) przy użyciu czujników elektrycznych lub mierników odkształceń drgającej struny i czujników światłowodowych. Ekonomiczne czujniki, które można przyspawać, zamocować lub osadzić w betonie. Umożliwiają również wykonywanie pomiarów dynamicznych. Na podstawie wyników pomiarów można obliczyć naprężenia, pod warunkiem, że znany jest moduł Younga materiału i geometria obiektu.
  • Bezpośrednie pomiary naprężeń w płaszczyźnie płaskiego cylindra, pod warunkiem, że istnieje możliwość wyżłobienia bruzdy w obrębie obiektu w celu instalacji cylindra.
  • Pomiary wykonywane przy użyciu ogniw ciśnieniowych umożliwiają ocenę względnego wzrostu obciążenia, jednak bez zachowania bardzo dużej dokładności.
  • Czujniki światłowodowe umożliwiają ciągłe pomiary temperatury i deformacji na całej długości światłowodu. Takie rozwiązanie nadaje się do długoterminowego monitorowania liniowych obiektów o bardzo dużej długości.
